Что такое ВОЛС
ВОЛС — это волоконно-оптическая линия связи, передающая данные с помощью световых импульсов по оптоволокну.
Оптическая линия
Оптическая линия состоит из:
- кроссов
- муфт
- кабеля

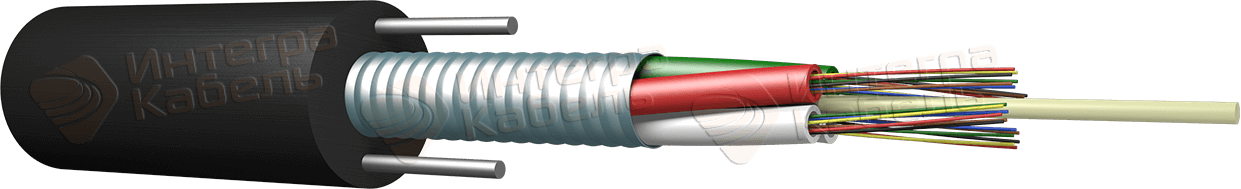

Из чего состоит оптический кабель
- Защитная оболочка — внешний слой
- Силовой элемент — прочность на разрыв
- Стальная лента — защита от грызунов
- Оптические модули — блоки с волокнами
- Оптические волокна — передача сигнала
- Осевой элемент — центральная жила
Параметры и измерение ВОЛС
Ключевые параметры:
- Затухание
- Отражение
Волокно бывает Одномод (SM) vs Многомод (MM)
| Параметр | Одномод (SM) | Многомод (MM) |
|---|---|---|
| Диаметр ядра | ~9 мкм | ~50 или 62.5 мкм |
| Дальность | До 100+ км | До 2 км (обычно 500 м) |
| Источник света | Лазер (DFB) | Светодиод |
| Скорость | Высокая (10G+, DWDM) | Средняя (1G–10G) |
| Применение | Магистрали, внешние линии, СКС | Внутри зданий, дата-центры |

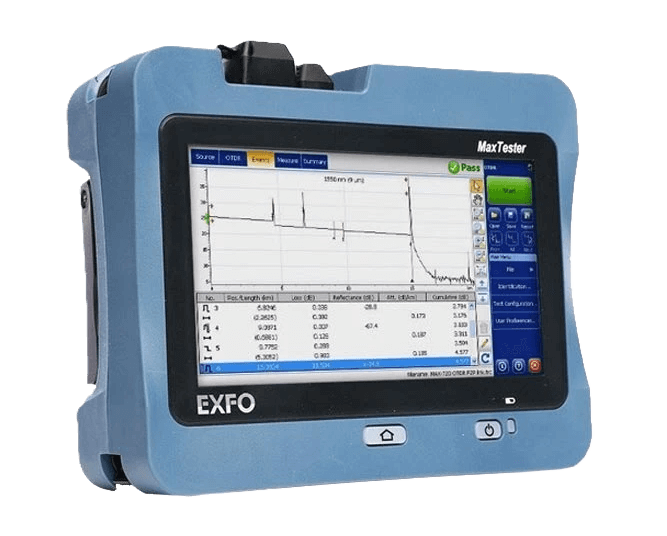

OTDR (Optical Time Domain Reflectometer)
оптический рефлектометр — это высокоточное измерительное устройство, используемое для диагностики и анализа волоконно-оптических линий. Оно позволяет визуализировать состояние оптического волокна на всём его протяжении и выявлять различные аномалии.
Основные функции OTDR:
- Обнаружение разрывов, микроизгибов, плохих сварок и дефектов волокна.
- Измерение длины волокна.
- Определение местоположения (в метрах или километрах) каждого события (соединения, разрыва и т.д.).
- Оценка уровня затухания на участках волокна и в точках соединений.

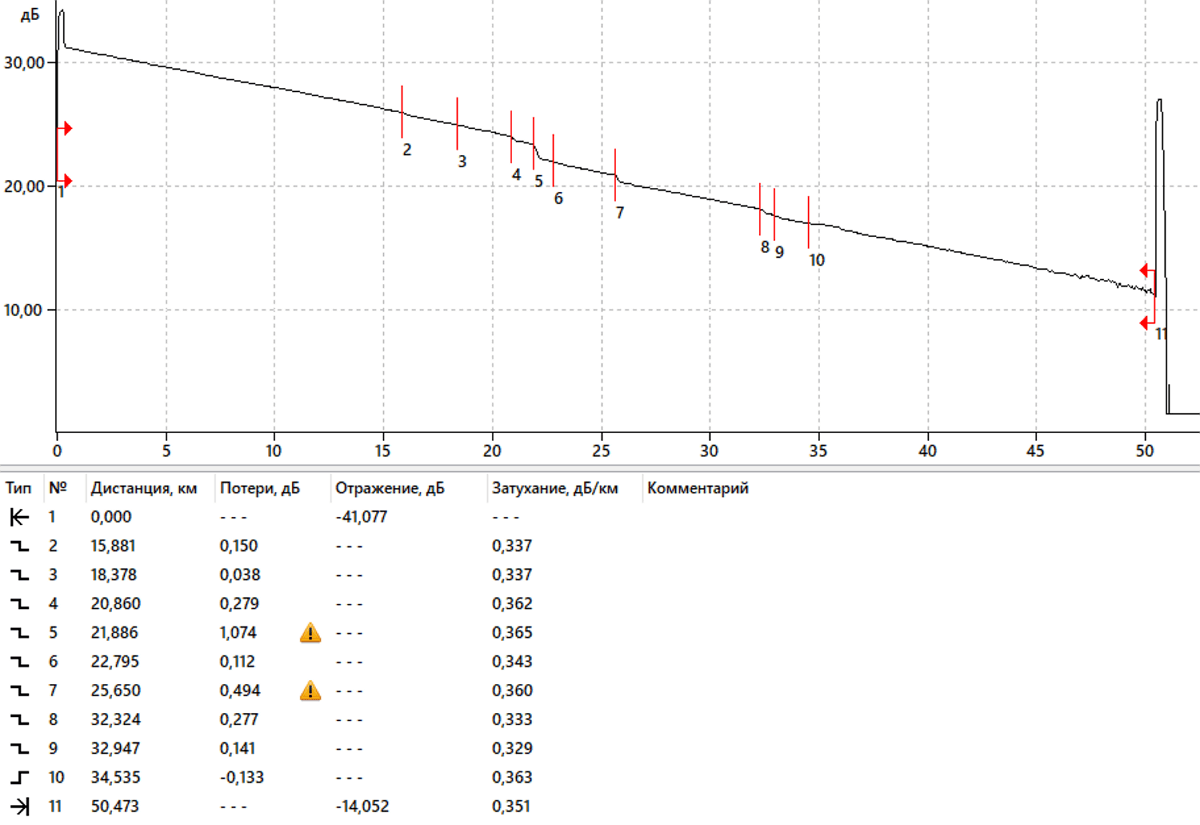

- Построение рефлектограммы — графика зависимости уровня обратного рассеяния/отражения от расстояния.

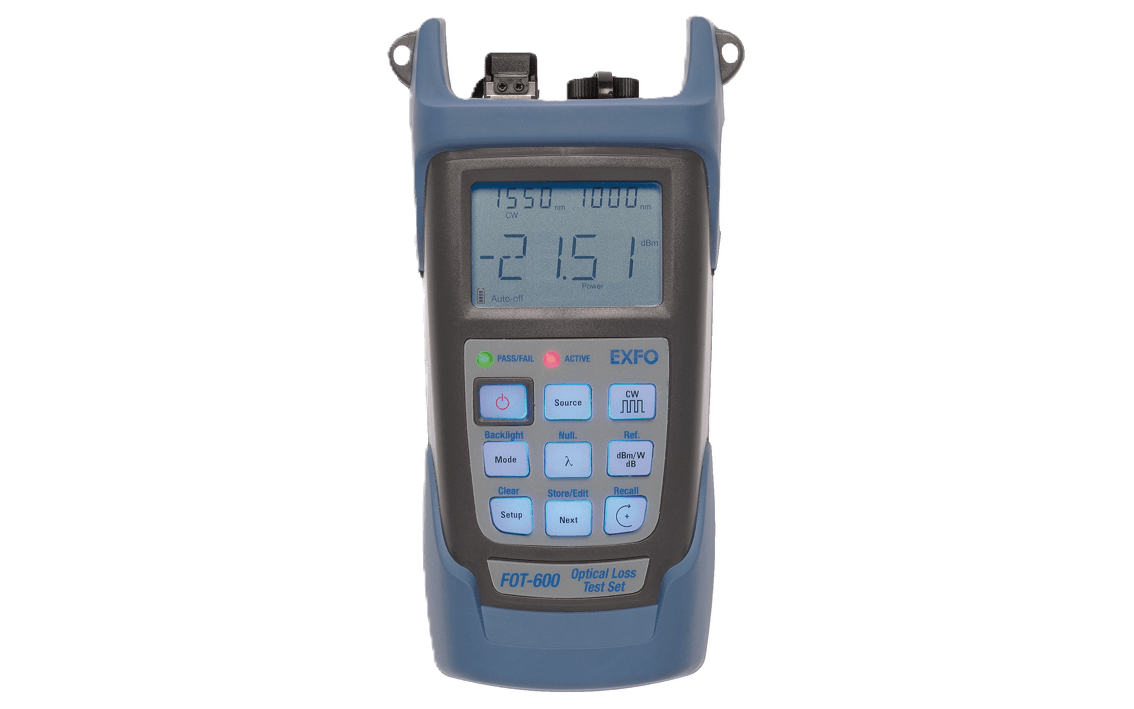

OLTS (Optical Loss Test Set)
это измерительное устройство, используемое в волоконно-оптических сетях для проверки общего затухания (потерь) оптического канала.
Что измеряет OLTS:
- Общие потери в оптическом канале, включая:
- Потери в соединениях (коннекторах, сплайсах),
- Потери на изгибах,
- Потери в самом волокне (в зависимости от длины и типа).
Оптические муфты
Оптическая муфта — герметичный корпус для соединения и защиты волокон при наращивании и ответвлении кабеля.

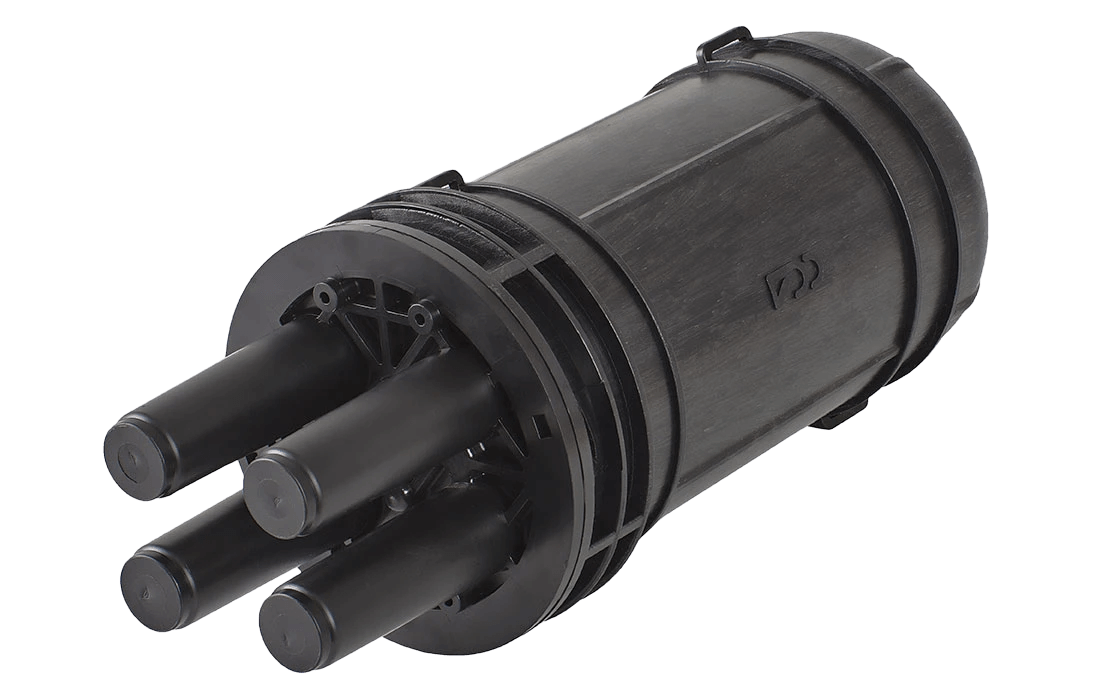

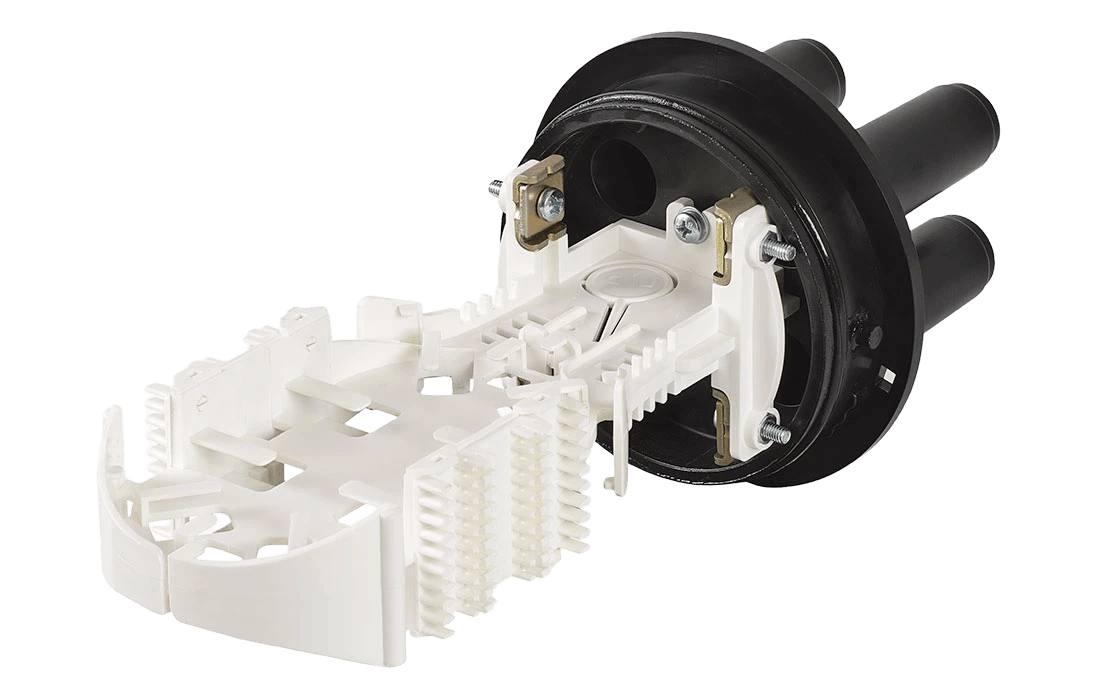

МТОК-Н8
27 см × 11 см, до 36 соединений

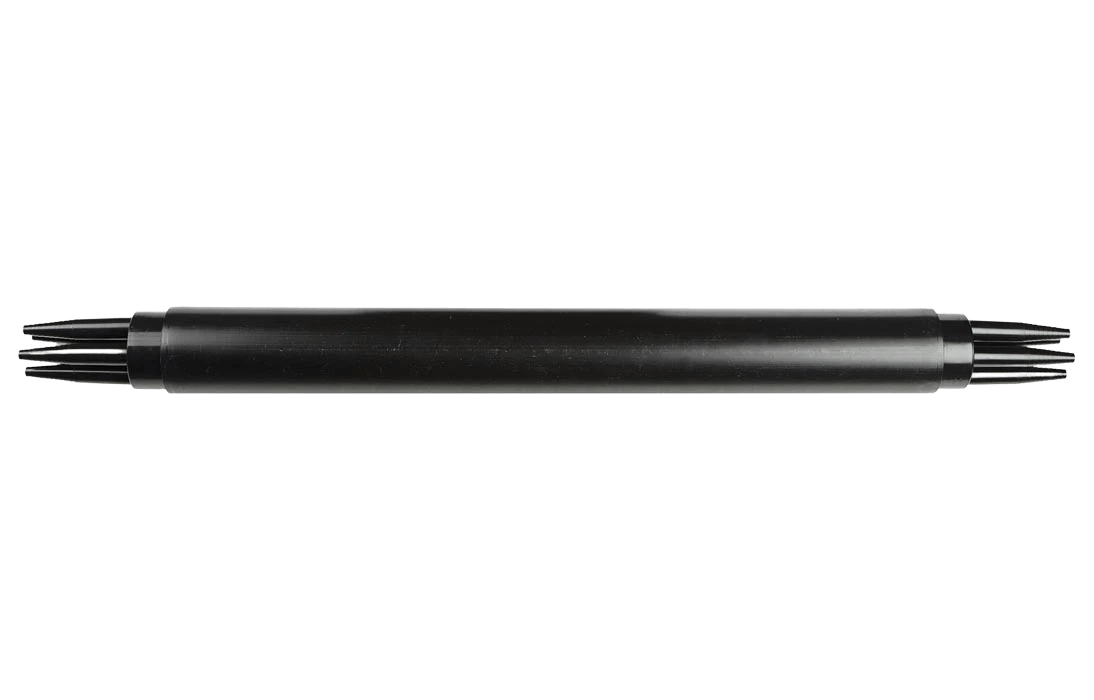

МОГ-С-44
115 см × 9 см, до 144 соединений

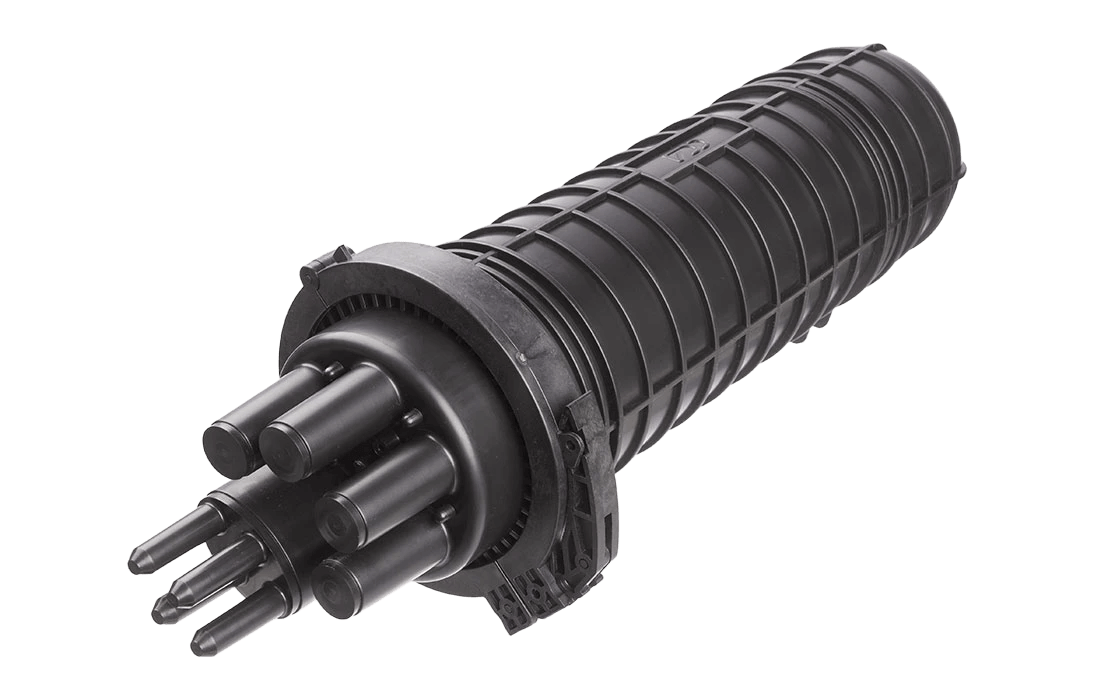

МТОК-В4
63 см × 22 см, до 480 соединений

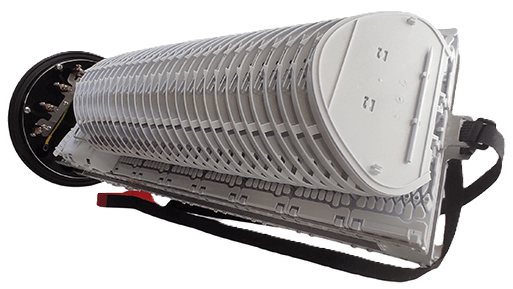

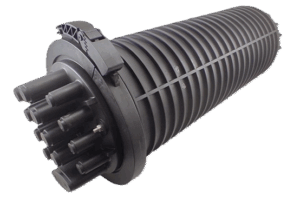

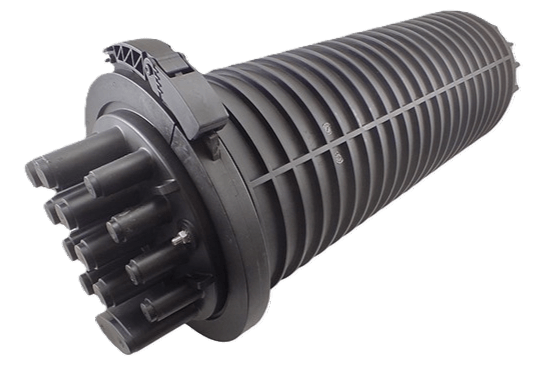

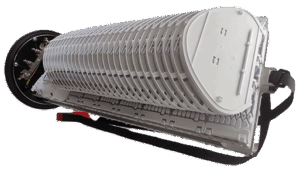

МВОТ-672
68 см × 32 см, до 672 соединений
Оптические кроссы
Кросс — коммутационная панель для подключения волокон к оборудованию.
- Типы: настенные, стоечные, уличные (БОКС)
- Емкость: от 4 до 288 портов и выше

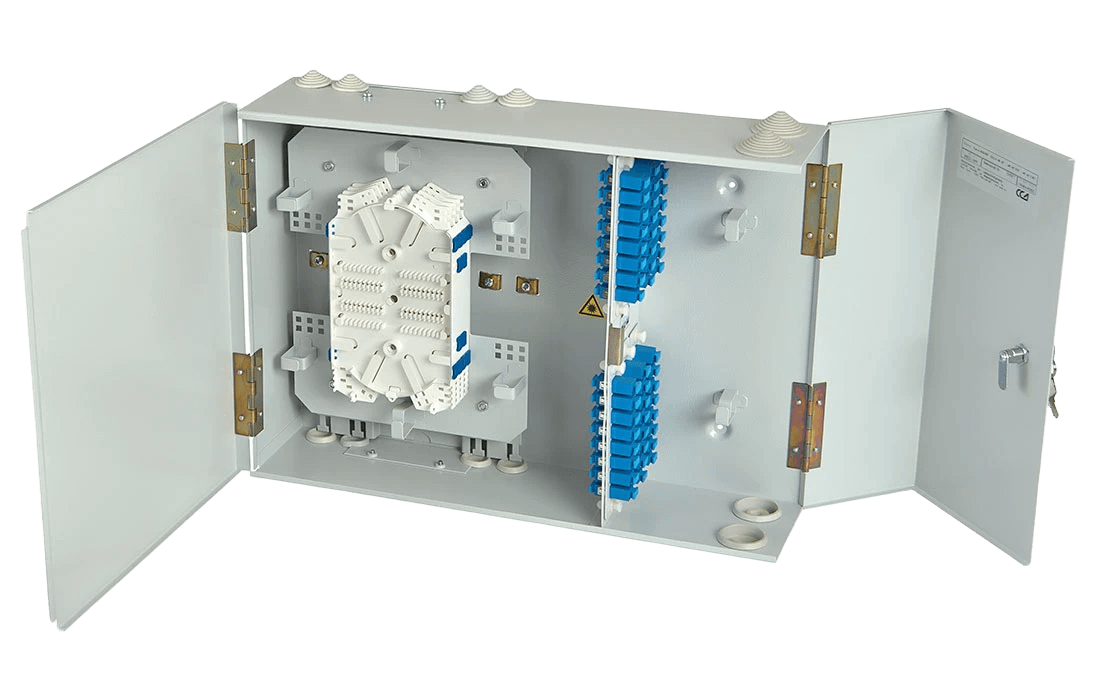

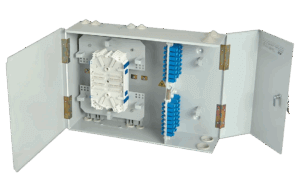

Настенные кроссы
Стандартные кроссы для установки в помещениях

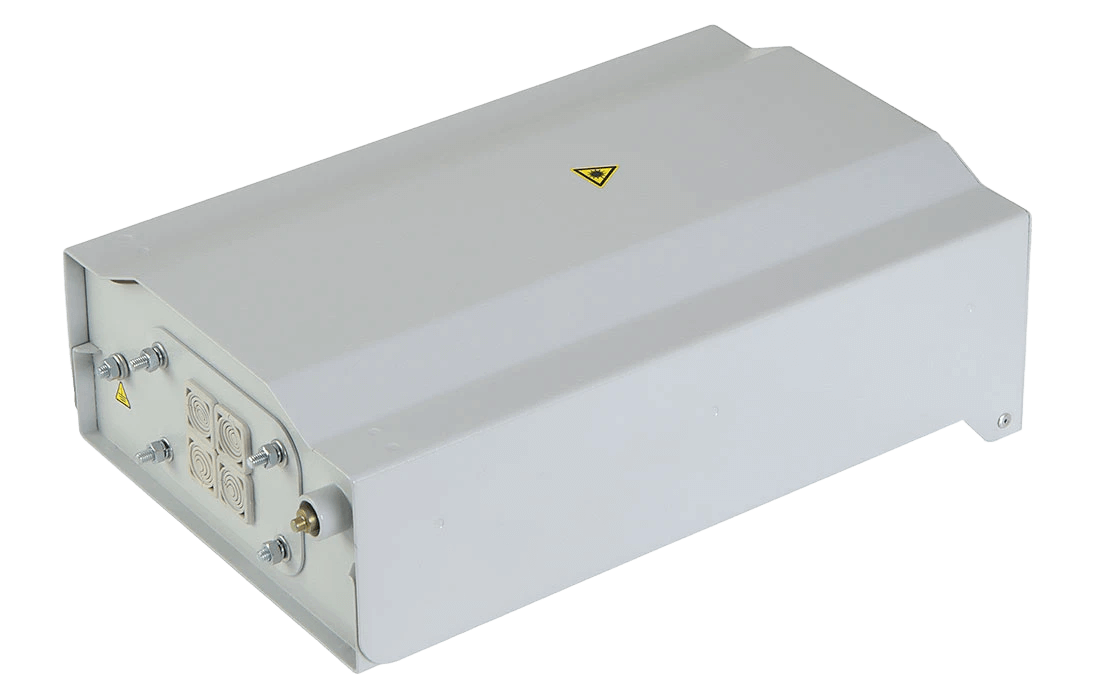

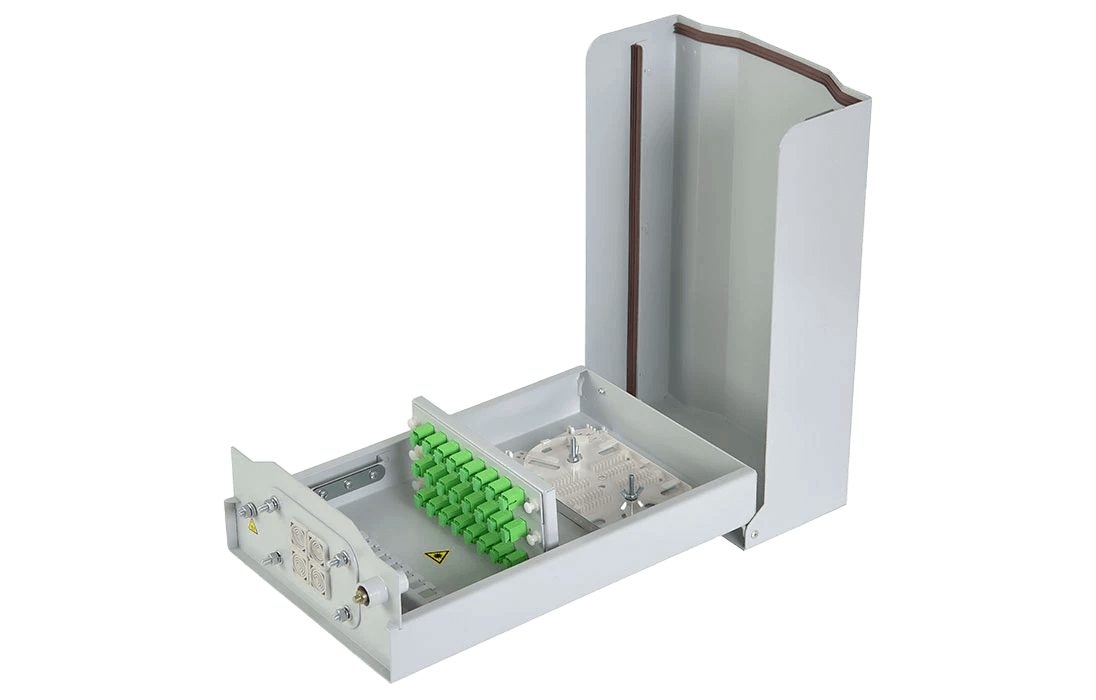

Уличные кроссы
Водонепроницаемые кроссы для наружной установки

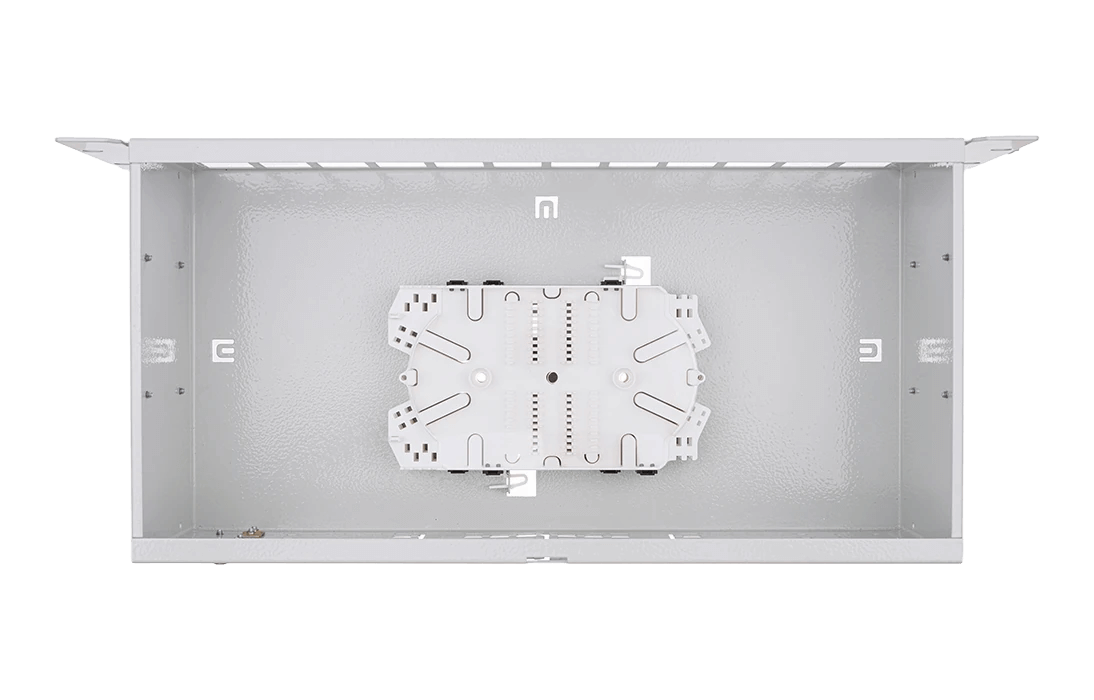

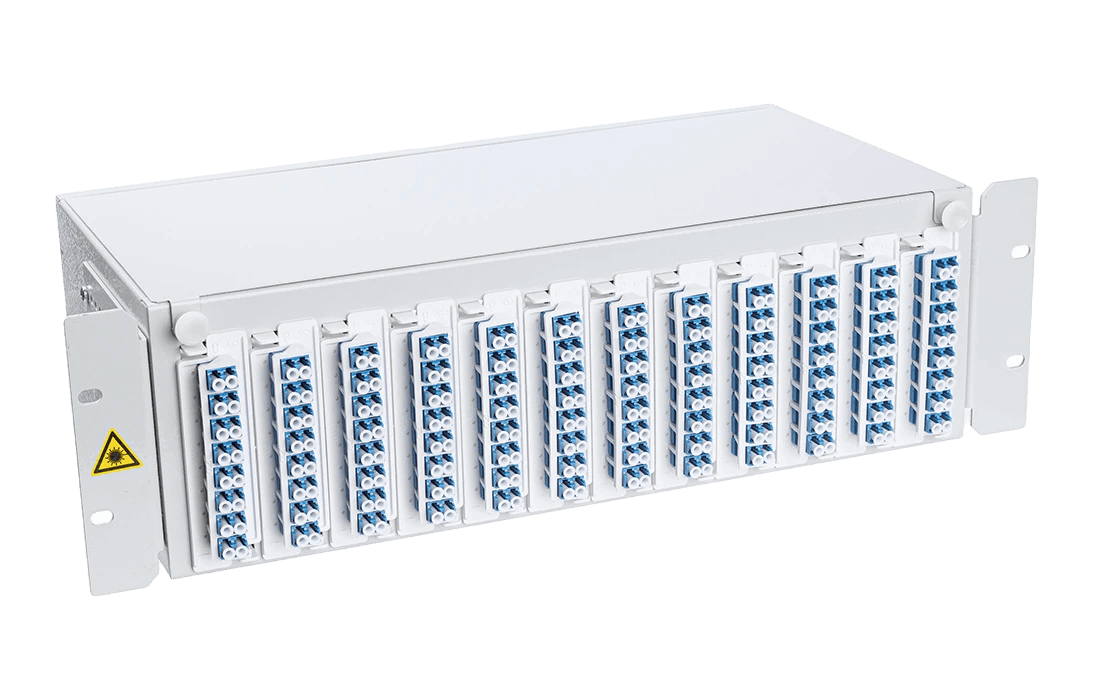

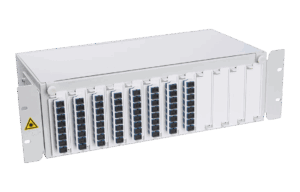

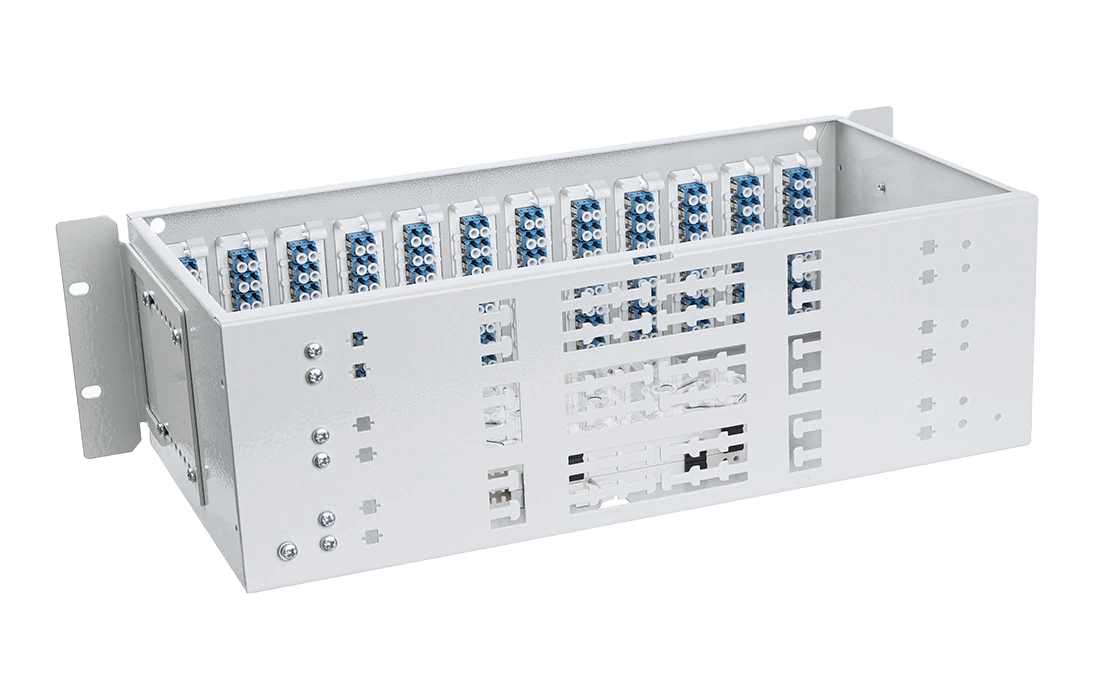

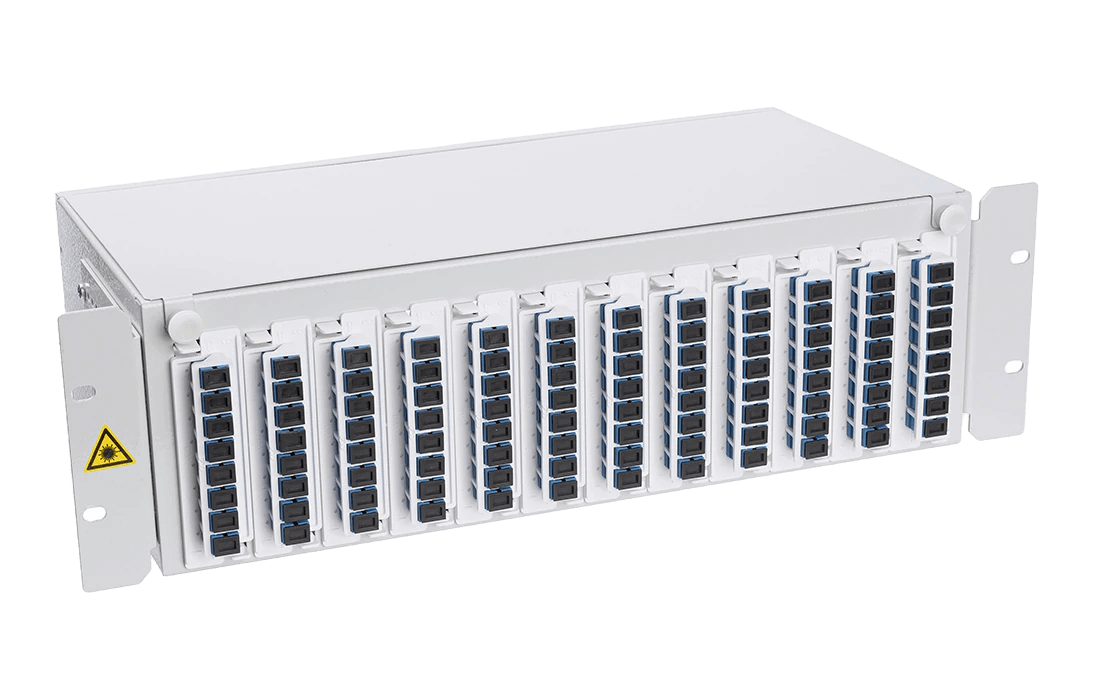

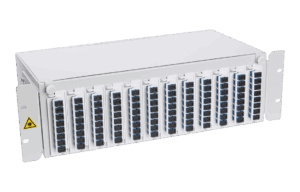

Стоечные кроссы
Кроссы для монтажа в серверные стойки
Оптические разъёмы
Коннектор LC
Коннектор LC (Lucent Connector) — это компактный оптический разъём, широко используемый в волоконно-оптических системах. Отличается малым размером (половина размера SC), фиксацией защёлкой и высокой плотностью размещения, что делает его популярным в телекоммуникациях и центрах обработки данных.

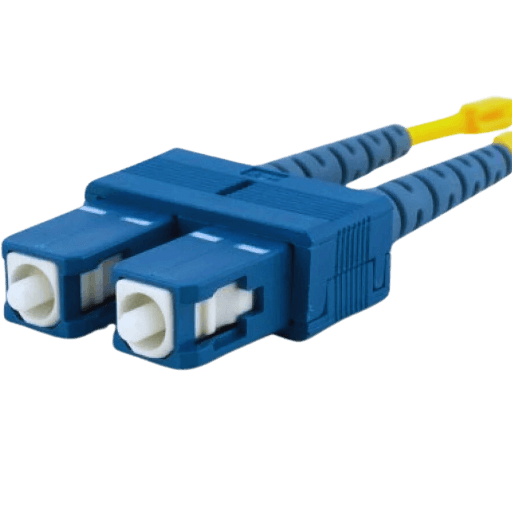

Коннектор SC
Коннектор SC (Subscriber Connector) — это стандартный оптический разъём с прямоугольным корпусом и фиксацией «push-pull». Известен надёжностью, простотой установки и широким применением в телекоммуникациях и сетях передачи данных.

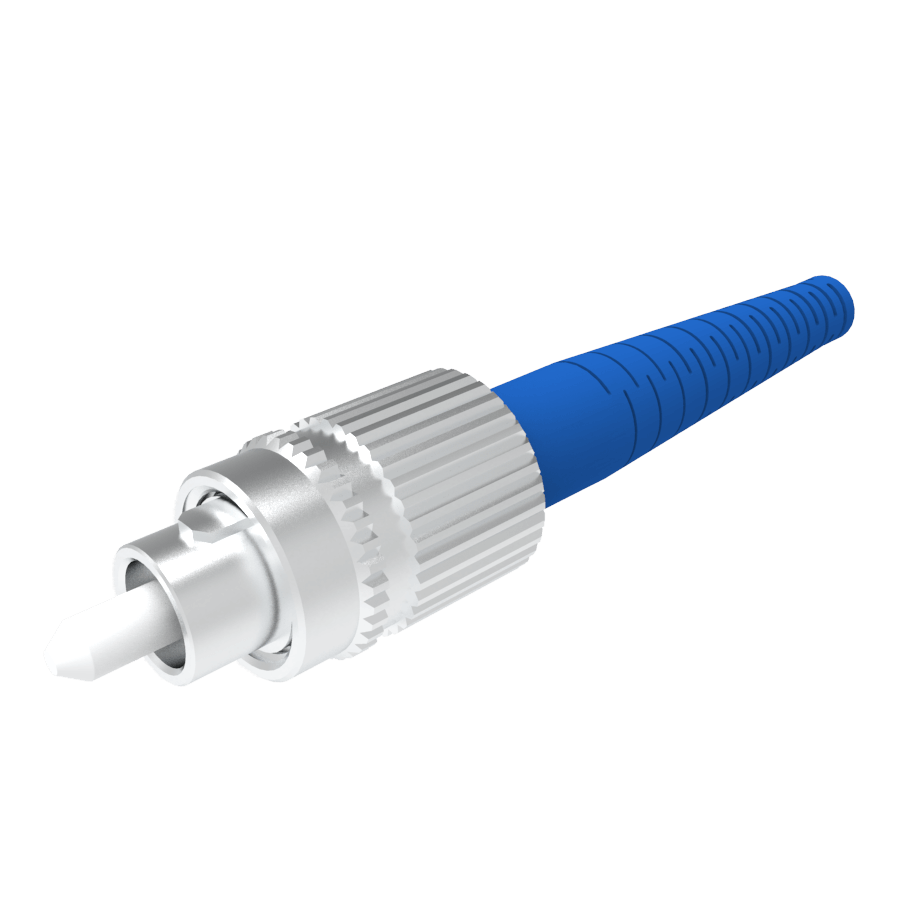

Коннектор FC
Коннектор FC (Ferrule Connector) — это оптический разъём с металлическим корпусом и резьбовым соединением, обеспечивающим высокую устойчивость к вибрациям. Часто используется в измерительном оборудовании и промышленных приложениях благодаря надёжной фиксации и стабильности соединения.
Кроссировка: что это и как организуется
Кроссировка — процесс физического подключения волокон между собой и/или оборудованием.
- Патч-корд — соединяет порты кросса и оборудование
- Нумерация и бирки — для учёта и идентификации
Кто выполняет: инженер ЦОДа, клиент или инженер ТБ.
Стоимость: зависит от количества волокон и длины трассы (формируется ЦОДом).
